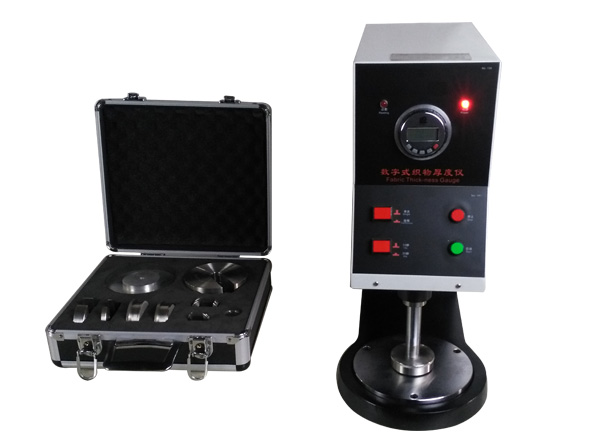

YG141D織物測厚儀
信息來源：中纖儀器 | 發布日期：
2020-08-30 10:42
| 瀏覽量
次
織物測厚儀是一種紡織工業界用來測量紡織物厚度的標準儀器，主要用于各類紡織品和紡織制品不同壓強下的厚度測定，亦可用于其他均勻薄料的厚度測定。
【適用標準】
GB/T 3820 1997紡織品和紡織制品厚度的測定
【技術指標】
1.測試厚度的范圍：0.01/0.001mm～20.00mm；
2.最小分度值：0.01mm/0.001mm；
3.壓腳直徑及面積：Φ11.28mmΦ50.48mmΦ56.42mmΦ112.84mm
100mm2 2000mm2 2500mm2 10000mm2
4.壓重砝碼：5cN、10cN、100cN、400cN、1000cN共5種；
5.壓重時間：10s、30s；
6.電源：AC220V±10％ 50Hz；
7.凈體積：410mm×160mm×395mm；
8.凈重：25kg。
儀器結構：
1、本儀器采用電動升降，杠桿配重平衡，直接加壓，自動計時，百分表讀數的形式。可在一般試驗室環境條件下使用。
2、能自動地連續或單次測量織物厚度，壓重時間分為10秒或30秒二檔，避免了手動測量的人為誤差。
3、本儀器配力值砝碼共五塊，（50cN二塊，100cN二塊，200cN一塊）能組成十檔壓力。配有壓腳四個，具有100，2000，2500，10000 mm2四檔壓腳面積。
4、壓腳上下的導向裝置和其他傳動付均采用滾動軸承；壓腳用可擺動的螺釘與測桿連接，有定位基準，能保證更換壓腳后的平行度在0.2%以內；壓腳中心與立柱側面間距大，可滿足在大塊織物上測厚的要求，不必另外裁剪取樣。
5、基準板心軸上裝有雙列向心球面軸承，使基準板頂面能用三個螺釘很方便地與壓腳面調整平行度。
6、百分表刻度清晰，調零位有粗調和微調二處，使用方便。
儀器的使用
一般試驗室工作臺面的水平度能滿足本儀器的水平要求，故只要在這類工作臺上放平穩，儀器即可投入使用。
本儀器基準板周圍的空間大，故一般厚度測定不一定要求剪裁試樣。
本儀器只需一個人單獨操作，由操作者記錄各次測量數據，然后整理成試驗報告。
儀器使用的程序：
1、清潔儀器外露部分，特別是基準板壓腳測桿軸等，不得沾有任何灰塵和纖維。
2、根據被測織物的要求，選定壓腳面積，壓重時間和壓重塊，更換上選定的壓腳和加上壓重塊。
3、按測試需要，指至“連續”或“單次”和“10秒”或“30秒”的指示位置，接通電源，按起動按鈕，使儀器動作。
4、調整百分表的零位，調好零位，空試幾次，看零位穩定后即可正式測試織物，在空試零位時，零位漂移不得超出±0.005mm，但每次測完織物后檢查回零情況時，不受此限，特別是對于一些易脫毛的厚織物，很可能引起細纖維沾在壓腳或基準板上，這時回零的誤差可能很大，但實際并未影響其測試數據，另外，這時你若再把基準板和壓腳清潔好后再檢查回零，由于其原始狀態可能變動較大，故回零檢查本身就意義不大了，故一般測完織物后的回零檢查，應具體情況具體分析，當然回零數據合乎空試零位的要求當然好，若稍有出入，亦不必全盤否定前測之?dāng)?shù)據，若數據穩定則仍可視為有效，若數據波動過大，則可另測，但在發現回零偏差過大時，總希望能重新清潔壓腳，基準板等，并重新調零位后再開始測試工作。
5、接通電源，打開電源開關，此時電源指示燈亮。（電源單相安全插座接地端，必須接地，并不能接錯）
6、在壓腳升起時，把被測織物或試樣在不受張力的情況下放置在基準板上。
7、在壓腳壓住被測織物10秒時，讀數指示燈即自動亮，在讀數指示燈亮期間應盡快讀出百分表上所示厚度數值，并作好記錄，燈不亮則讀數無效。
8、采用連續測試時，讀數指示燈熄后，壓腳即自動上升，自動上下工作循環，采用單次測試時則壓腳不再往復動作。
9、利用壓腳上升和回下的空隙時間，即可移動被測織物至新的需測部位。
10、測厚完畢，取出被測織物，在壓腳回至初始位置（即與基準板貼合時），隨即關車，關掉電源（關車、切電在10秒內完成）。
11、把測試的數據填入準備好的測試報告中，（有關試樣的準備按GB3820-83的規定）。
12、測試工作完畢，取下壓重塊放入附件盒中，拉下插頭，做好個部分的清潔工作，并用罩布蓋好儀器，嚴防灰塵侵入。
13、更換壓腳時或不用儀器期間，請把保護膠墊置放在壓腳和基準板之間，以保護測量面不受損傷。
